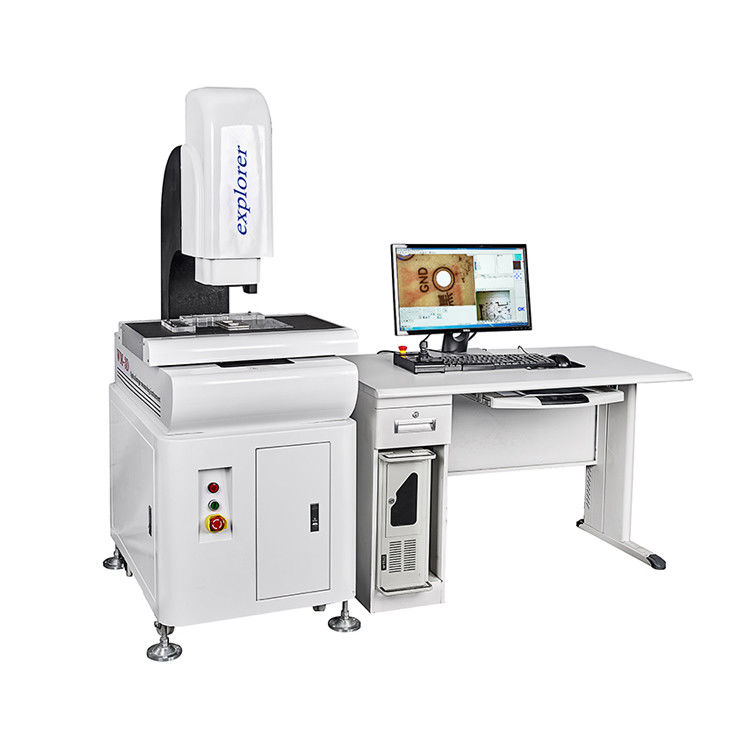

3um Genauigkeit 200mm/s Geschwindigkeitsoptische Messmaschine mit SPC-Datenanalyse

Name: 3um Genauigkeit 200mm/s Geschwindigkeitsoptische Messmaschine mit SPC-Datenanalyse
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020AH
Availability: InStock

Produktdetails:

Herkunftsort:	Guangdong, China
Markenname:	WM-3D
Zertifizierung:	ISO9001
Modellnummer:	CNC-3020AH

Detailinformationen

Herkunftsort:

Guangdong, China

Markenname:

WM-3D

Zertifizierung:

ISO9001

Modellnummer:

CNC-3020AH

Garantie:

1 Jahr

Maßgeschneiderte Unterstützung:

OEM, ODM

Name:

Automatische CNC-Pad-Zubehör-Mess- und Analysemaschine

Genauigkeit:

3um

Geschwindigkeit:

200 mm/s

Funktion:

Messen und ermitteln

Allgemeine Verwendung:

Elektrik, Plastik, Form, Maschinerie, Verbindungsstücke und Mobile

Farbe:

Weiß

Leistung:

220V /50HZ

Produktname:

Automatische CNC-Pad-Zubehör-Mess- und Analysemaschine

Hervorheben:

High Light

Hervorheben:

Maß-Maß-System des Bild-3um

Bild-Maß-Maß-System optisch

Optische Messmaschine 200mm/S

Handelsinformationen

Preis:

$18,000.00/sets 1-4 sets

Verpackung Informationen:

Selbst-CNC-Auflagen-Zusätze, die Machine
CNC-3020WM messen und analysieren Bild-Test-Maschine <

Produktbeschreibung

3 μm Bilddimensionsmesssystem

Optische Messmaschine mit 200 mm/s Geschwindigkeit

Produktübersicht

Automatische Mess- und Analysemaschine - fortschrittliches optisches Messsystem für präzise Dimensionsanalysen.

Technische Spezifikation

Modell	CNC-3020
Größe des Glastisches	330 × 230 mm
Metall-Tischgröße	350 × 250 mm
Arbeitsreisen X.Y	300 × 200 mm
Z-Achsen Fahrstuhl	200 mm Fokussierung
Auflösung der digitalen Anzeige auf der X-Y-Z-Achse	0.5 μm
X.Y-Achsenwertfehler	≤ ((3+L/200), wobei L in mm gemessen wird
Gewicht	720 kg
Abmessungen	700 × 900 × 1650 mm

Motorspezifikationen

Dreiachsgeschwindigkeit	100 mm/s
Genauigkeit der Positionierung in drei Achsen	0.001 mm

Bildsystem

Kamera	Sony Farbkamera 1/3" CCD
Zoom auf	Koaxiale optische Zoomlinse mit Zoomlinse (2 auswählen)
Vergrößerung	0.7-4.5X
Video Vollvergrößerung	30 bis 230 X
Objektfeld	11.1-1.7 mm
Macht	Die Leistung ist in den folgenden Bereichen zu messen:
Stromverbrauch	100 W

Zubehör für Instrumente

Zubehör	Videovergrößerung	Materialseitenfeld (mm)	Videovergrößerung	Materialseitenfeld (mm)	Arbeitsdistanz
0.5X Option	11.8X-74X	22-3!4	5.9X-37X	44 bis 6.8	175
Standards	23.5X-148X	11.1-1.7X	11.8X-74X	22-3!4	92
2x Option	47X-296X	5.5-0.9	23.5X-148X	11.1-1.7	36

Wesentliche Merkmale

Doppelgeschaltete Bewegungssteuerung für Hochgeschwindigkeitsbewegungen mit präziser Positionierung
Eingebettete Motorsteuerungsmodule mit USB- und S-Video-Verbindung
Integrierte CNC-Messsoftware mit SPC-Datenanalyse
Fortgeschrittene Oberflächenlichtquelle mit 24 unabhängigen Gruppen und 200-stufiger kontinuierlicher Variablenregelung
Marmorplattformkonstruktion für höhere Stabilität und Präzision

Messfunktionen

mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 W,Diese universellen Modelle kombinieren einen Messstand mit hochwertigen metallurgischen Mikroskopkomponenten für hochauflösende Bildgebung und kritische Messungen.Zu den Merkmalen gehören fortschrittliche Unendlichkeitsobjektive und Mikroskopieverfahren: Brightfield, Darkfield, DIC-Kontrast, Polarisierung und Epifluoreszenz.Auf dem Nasenstück befinden sich bis zu fünf Objektive mit erweiterten Nutzungsmöglichkeiten bei Upgrade.

Technische Fähigkeiten

Geometrische Messung

Genaue Messung von Punkten, Linien, Kreisen, Bögen, Ovalen und Rechtecken mit Multi-Point-Positionierung für eine höhere Genauigkeit.

Fortgeschrittene Bauteile

Kombinationsmessungen, Zentralstruktur, Schnittpunkt der Struktur, Mittelpunktkonstruktion, Linienstruktur, runde Struktur und Winkelpunktkonstruktion.

Effizienz-Tools

Koordinieren von Übersetzungs- und Geradigungsfunktionen, Makroprogrammierung für Chargemessungen und automatisierte Datenverarbeitung.

Integration der Software

Direkter Datenexport in AutoCAD, Excel und Word für eine umfassende statistische Analyse und Berichterstattung.

Garantie und Dienstleistungen

12 Monate umfassende Garantie mit Vertrauensgarantie
Die Abdeckung erstreckt sich auf 12 Monate ab Montage/Annahme oder 15 Monate ab Versanddatum
Telefonische und internetbasierte technische Ausbildung und Beratung
lebenslange Maschinengarantie mit kostenbasierten Dienstleistungen
Kostenlose technische Dienstleistungsbesuche (ohne Reise und Unterkunft)
Beratung und technische Unterstützung im Bereich der Mehrwertsteuer
Umfassende Verfügbarkeit von Ersatzteilen

Unternehmensinformationen

Zertifizierungen

Software, die von nationalen professionellen Normungsorganisationen zertifiziert wurde
Maschinen, die den Anforderungen der HSR-Standard-Messzertifizierung entsprechen
