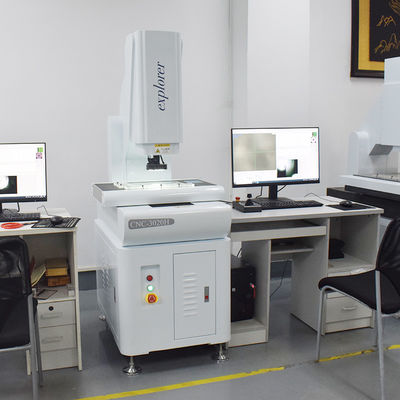

Optisches Video-2D Messmaschine-Instrument für PWB bewegliches Messen

Optisches Video-2D Messmaschine-Instrument für PWB bewegliches Messen

Produktdetails:
Herkunftsort: Guangdong, China
Markenname: WM-3D
Zertifizierung: ISO9001
Modellnummer: CNC-3020AH
Detailinformationen
Herkunftsort:
Guangdong, China
Markenname:
WM-3D
Zertifizierung:
ISO9001
Modellnummer:
CNC-3020AH
Garantie:
1 Jahr
Maßgeschneiderte Unterstützung:
OEM, ODM
Produktname:
Mobile messende Inspektions2d optische Videomessmaschine PWBs
Modell:
CNC-3020AH
Farbe:
Weiß
Allgemeine Verwendung:
Elektronices, Kunststoffe, Schimmel, Maschinen, Hardware, Uhren, Mobile
Material:
Granit
Verwendung:
Messung
Gewicht:
300kg
Stromversorgung:
AC 220 V/50-60Hz
Typ:
Vollautomatisch
Verwendung:
Optisches System
Hervorheben:

High Light

Hervorheben:

Optische 2d Messmaschine

,

Video-2d Messmaschine

,

Messgerät PWBs 2d

Handelsinformationen
Min Bestellmenge:
1
Preis:
$13,000.00/sets
Verpackung Informationen:
Inspektions2d optische Videomessmaschine Holzetuis PWBs mobile messende
Lieferzeit:
2days
Zahlungsbedingungen:
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Produktbeschreibung

PCB Mobile Messungsinspektion 2D optische Videomessmaschine

Produktbeschreibung
Optisches Video-2D Messmaschine-Instrument für PWB bewegliches Messen 0
Artikel
CNC-3020AH
CNC-4030AH
CNC-5040AH
Abmessungen (mm) (L×B×H)
700*850*1650
800*900*1650
900*1050*1650
Messbereich (mm) (X×Y×Z)
300*200*200
400*300*200
500*400*200
Messgenauigkeit (μm
3+L/200
3+L/200
3+L/200
Wiederholbarkeit (μm)
3
3
3
Gewicht (kg)
300
380
450
Bild und Messung
CCD
Japanisches SOnYCcD

Objektiv
Hochauflösendes Zoomobjektiv/Kontinuierliche Vergrößerung 0,7-5,0x

Vergrößerung
40-230X (Nur als Referenz. Bei unterschiedlichen Kameras und Objektiven ist die Vergrößerung unterschiedlich.)

Optische Skalenauflösung
x/Y/z-Achse 0,0002 mm (0,2 um)

Arbeitsabstand
108 mm
Messsoftware
Kombinieren Sie die 3D-Messsoftware, die von der importierten Softwarefunktion entwickelt wurde, um die Auflösung der Grenze zu verbessern.
Antriebssystem
X/Y/Z-Drei-Achsen-Hochleistungs-Taiwan-Servomotor, Doppel-Closed-Loop-Steuerungssystem
Beleuchtung
Programmgesteuerte Fünf-Ring-Acht-Zonen-Oberflächenlichtquelle, LED-Konturenlichtquelle, koaxiale Lichtquelle. Unterschiedliche Farben werden
verschiedenen Produkten hinzugefügt.

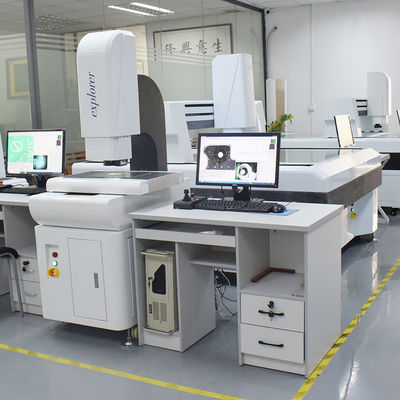

Optisches Video-2D Messmaschine-Instrument für PWB bewegliches Messen 1
Unsere Vorteile
Hochpräzise vollautomatische Messung, CNC-Vier-Achsen-Steuerung.
Hochpräzise und hochfeste Maschine: 00-Klasse-Marmorbasis/Säule/Werkbank mit hoher Präzision und guter Stabilität
XYZ-Drei-Achsen-Import-Präzisions-Linearführung / importiertes Schleifgrad-Kugelumlaufspindel-Antriebssystem, lange Lebensdauer und gute Stabilität. 0,2 um. Hochpräziser Metall-Patch-Lineal o.2um.
Das automatische Zoom-Optikobjektiv Wm0750 ermöglicht vollautomatische Messungen ohne Zoomkorrektur. HD SONY CcD-Kamera mit hochwertigem Messbildschirm Autofokus-Messung, optische Höhenmessung Ebenheit, UK RENISHAW-Kontaktsonde, programmgesteuerte Fünf-Ring-Acht-Zonen-Oberflächenlichtquelle LED-Konturenlichtquelle, koaxiale Lichtquelle. Unterschiedliche Farben werden verschiedenen Produkten hinzugefügt. Es ist mit einem Joystick für eine einfache Bedienung in jeder Position ausgestattet. Die Navigations-CCD-Kamera zeigt die Messposition an, die schnell zu lokalisieren und bequem zu messen ist. Kombinieren Sie die 3D-Messsoftware, die von der importierten Softwarefunktion entwickelt wurde, um die Auflösung der Grenze zu verbessern.

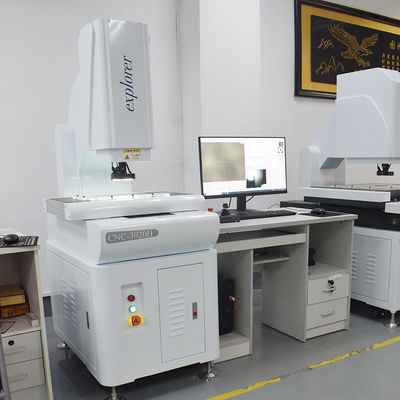

Optisches Video-2D Messmaschine-Instrument für PWB bewegliches Messen 2

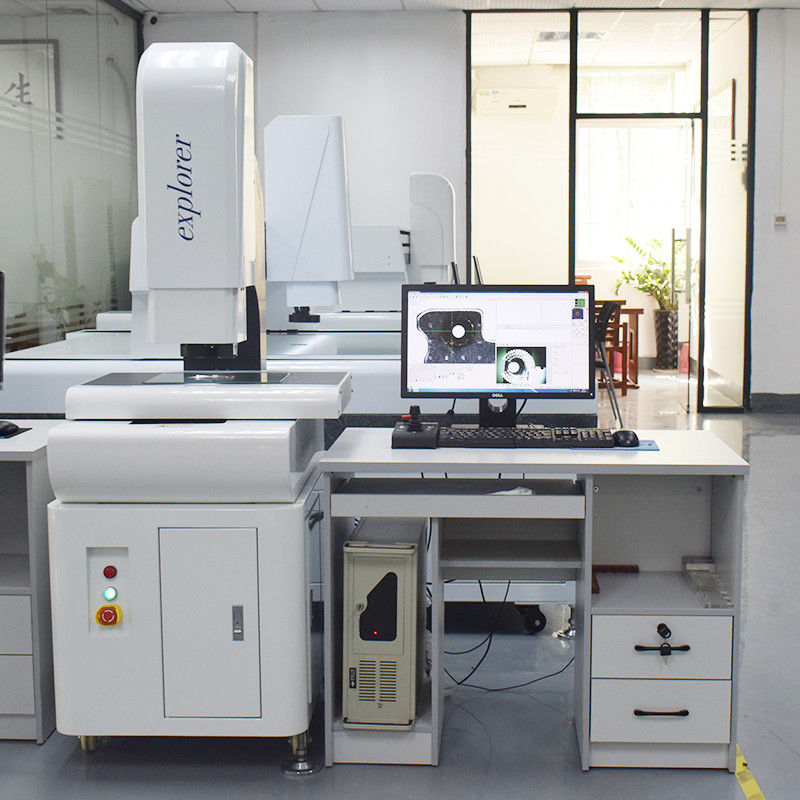

Optisches Video-2D Messmaschine-Instrument für PWB bewegliches Messen 3
Firmeninformationen

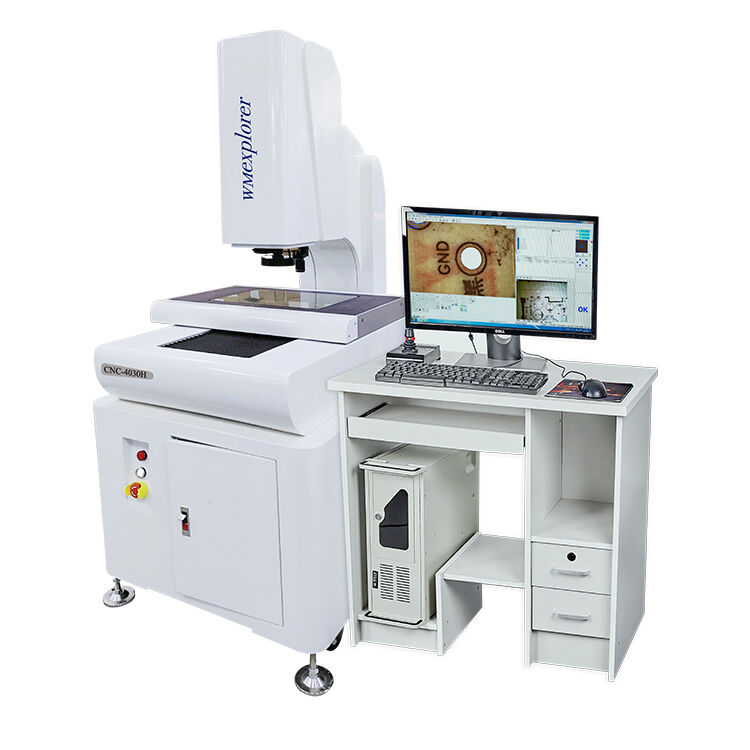

Optisches Video-2D Messmaschine-Instrument für PWB bewegliches Messen 4

Verpackung & Versand
Optisches Video-2D Messmaschine-Instrument für PWB bewegliches Messen 5
FAQ
Optisches Video-2D Messmaschine-Instrument für PWB bewegliches Messen 6

Kundendienstverpflichtung

Wangmin Optisches Instrument

KAUF UND BERATUNG

Von der richtigen Auswahl bis zum Musterversuch, von der Installationsstelle bis zur Standortuntersuchung bis zur Vorrichtungssystemkonfiguration, erfahrene Vertriebs- und Service-Ingenieure, durch das landesweite Vertriebs- und Servicecenter, die richtige Auswahl bietet Anleitung für den Kunden.

SERVICE UND NACHRÜSTUNG

Unsere Spezialisten für die Wartung von Messmaschinen können regelmäßig Wartungen für das Messsystem, Anpassungen und Kalibrierungen durchführen, um sicherzustellen, dass das System immer im besten Zustand arbeitet, und versuchen, die Fehler im Keim zu ersticken, wodurch die Wartungskosten gesenkt und die Lebensdauer des Messsystems erheblich verlängert wird.

TRANSFORMATION UND UPGRADING

Halten Sie Ihr Messsystem stets im optimalen technischen Zustand, durch das Steuerungssystem, die Messsoftware, das vollständig aufgerüstete Sondensystem und das Übertragungssystem, die Technologie der Messmaschine nimmt stark zu.

INSTALLATION UND GARANTIE

Bundesweites Vertriebs- und Servicecenter, um Kunden durch das Verfahren des Standardprozesses eine zeitnahe und schnelle Installation und Abnahme der Maschine, Produktgarantieleistungen, Schulungen und Geräteverwendungsprobleme zu bieten, 4 Stunden telefonisch

Bearbeitung der Antwort, 8 Stunden Vor-Ort-Service, um die Sorgen des Kunden zu lösen INSTALLATION UND GARANTIE

Wir haben Schulungen, die jeden Aspekt der Kundenbedürfnisse abdecken, von der Grundbedienungsschulung bis zur professionellen Schulung der fortgeschrittenen Schulungsphase, und können nach Kundenbedürfnissen durchgeführt werden, um eine Sonderschulung anzubieten.

Um bis zu fünf bereitzustellen:

Die Tür-zu-Tür-Schulung, um zu lernen, ist, um sich für die Schulung zu qualifizieren, Liste Papierfreigabemitteilungen, detaillierte Maschinenverwendung, die Softwarefunktion wird eingeführt Zufällige Verteilung von Lehr-CD, Installations-CD, direkt ansehen, spezifischer und bequemer

Das Netzwerk-Lehrvideo des Unternehmens, direktes Wissen, bequeme Messung Multimediales Fernlehren, schnelle Lösung von Kundenproblemen

Warum sollten Sie uns wählen?

A: 1. Wir haben uns seit mehr als 10 Jahren auf die Messung von Produkten konzentriert, mit einem professionellen Forschungs- und Entwicklungsteam und einem After-Sales-Team.

A2. Es befindet sich in der Stadt Dongguan, einer weltberühmten Fertigungsstadt.

A3: Kundendienst für 12 Monate, einfache Probleme innerhalb von 48 Stunden rechtzeitig zu bearbeiten.
