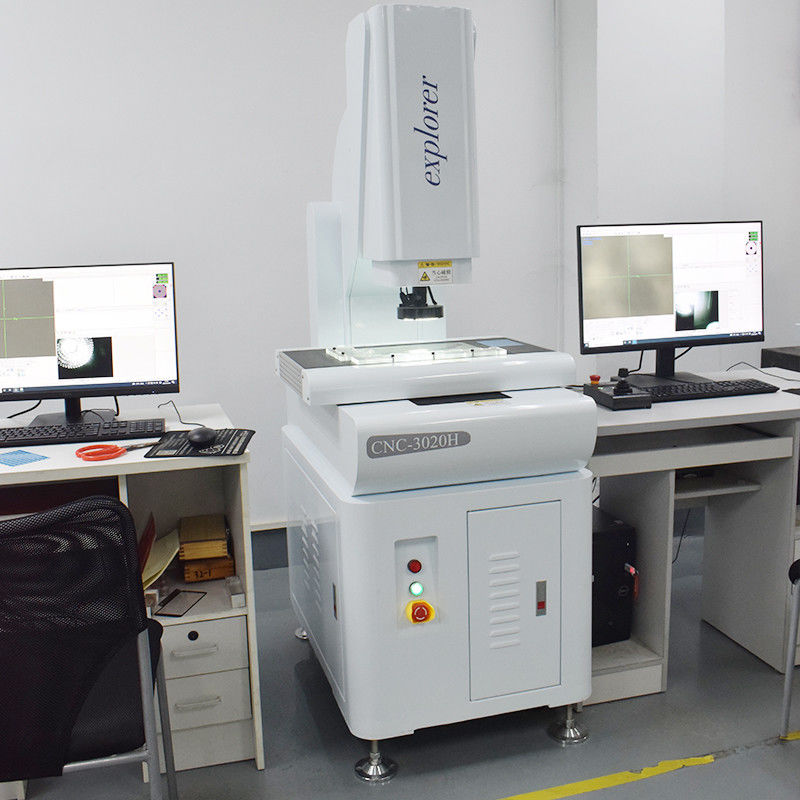

Vollautomatisches Bilddimensionsmesssystem ISO9001-zertifiziert
CNC-5040AH Vision-Messmaschinenhersteller
Produktübersicht
Das Bildmessgerät misst präzise Punkte, Linien, Kreise und andere geometrische Elemente mit leistungsstarker Berichtsausgabefunktion. Dieses System eignet sich besonders für Produktionsumgebungen mit hohem Volumen, die eine präzise Dimensionsprüfung über eine Vielzahl von Produkten erfordern.
Industrieanwendungen
Weit verbreitet in Maschinenbau, Elektronik, Formenbau, Spritzguss, Hardware, Gummi, Niederspannungs-Elektrogeräten, magnetischen Materialien, Präzisionshardware, Präzisionsstanzen, Steckverbindern, Klemmen, Mobiltelefonen, Haushaltsgeräten, Computern, LCD-Fernsehern, Leiterplatten (PCB), Automobil, medizinischen Geräten, Uhren, Instrumenten und verschiedenen anderen Industriesektoren.
Messobjekte
LCD-Panels, FPC, PCB, Leiterplatten, Schrauben, Federn, Uhren, Messgeräte, Steckverbinder, Klemmen, Zahnräder, Nocken, Gewinde, Radienlehren, Gewindelehren, Drähte und Kabel, Werkzeuge, Lager, Hardware-Komponenten, Stanzteile, Bildschirme, Testbildschirme, Zementbildschirme, Gitterplatten und SMT-Schablonen.
Messbare Elemente
Länge, Breite, Höhe, Lochabstand, Abstand, Stiftabstand, Dicke, Bogen, Durchmesser, Radius, Nut, Winkel und R-Winkelmessungen.
Technische Daten
| Artikel |
CNC-3020AH |
CNC-4030AH |
CNC-5040AH |
| Abmessungen (mm) (L×B×H) |
700×850×1650 |
800×900×1650 |
900×1050×1650 |
| Messbereich (mm) (X×Y×Z) |
300×200×200 |
400×300×200 |
500×400×200 |
| Messgenauigkeit (μm) |
3+L/200 |
3+L/200 |
3+L/200 |
| Wiederholbarkeit (μm) |
3 |
3 |
3 |
| Gewicht (kg) |
300 |
380 |
450 |
Bildgebungs- und Messsystem
CCD: Japanische SONY CCD
Objektiv: Hochauflösendes Zoomobjektiv mit kontinuierlicher Vergrößerung 0,7-5,0x
Vergrößerung: 40-230X (Nur als Referenz - variiert je nach Kamera- und Objektivkonfiguration)
Optische Skalenauflösung: X/Y/Z-Achse 0,0002 mm (0,2 μm)
Arbeitsabstand: 108 mm
Messsoftware
Kombiniert 3D-Messsoftware, die mit importierter Softwarefunktionalität entwickelt wurde, um die Grenzauflösung und Messgenauigkeit zu verbessern.
Antriebssystem
X/Y/Z-Drei-Achsen-Hochleistungs-Taiwan-Servomotor mit doppeltem Regelkreis-Steuerungssystem für präzise Positionierung.
Beleuchtungssystem
Programmgesteuerte Fünf-Ring-Acht-Zonen-Oberflächenlichtquelle, LED-Konturenlichtquelle und koaxiale Lichtquelle. Verschiedene Farben sind für verschiedene Produktmessanforderungen verfügbar.
Unsere Vorteile
- Hochpräzise vollautomatische Messung mit CNC-Vier-Achsen-Steuerung
- Hochpräzise, hochfeste Maschinenkonstruktion mit Marmorsockel/Säule/Werkbank der Klasse 00 für überlegene Stabilität
- XYZ-Drei-Achsen-Präzisions-Linearführungen und Antriebssystem mit geschliffenen Kugelumlaufspindeln
- 0,2 μm hochpräziser Metall-Patch-Lineal
- WM0750 automatisches Zoom-Objektiv ermöglicht vollautomatische Messung ohne Zoom-Korrektur
- HD SONY CCD-Kamera mit hochwertigem Messbildschirm und Autofokus-Funktion
- Optische Höhenmessung der Ebenheit
- UK RENISHAW Kontakt-Tastkopf-Integration
- Programmgesteuerte Fünf-Ring-Acht-Zonen-Oberflächenlichtquelle, LED-Konturenlichtquelle und koaxiale Lichtquelle
- Joystick-Steuerung für bequeme Bedienung von jeder Position aus
- Navigations-CCD-Kamera für schnelle Positionsbestimmung und Messeffizienz
- Erweiterte 3D-Messsoftware mit verbesserter Grenzauflösung
Unsere Dienstleistungen
- 12 Monate Garantie ab Erhaltungsdatum
- Umfassender technischer Support per Telefon und Internet mit kombiniertem Kundendienst
- Lebenslange Garantieleistungen für Maschinenkomponenten (kostenbasiert)
- Kostenloser technischer Service für Maschinenausfälle, die vom Hersteller verursacht wurden (ohne Reise- und Übernachtungskosten)
- Lebenslanger Kundendienst
- Verfügbarkeit von Ersatzteilen auf Kostenbasis
- Lebenslange Mehrwert-Technik-Dienstleistungen zu Vorzugspreisen
