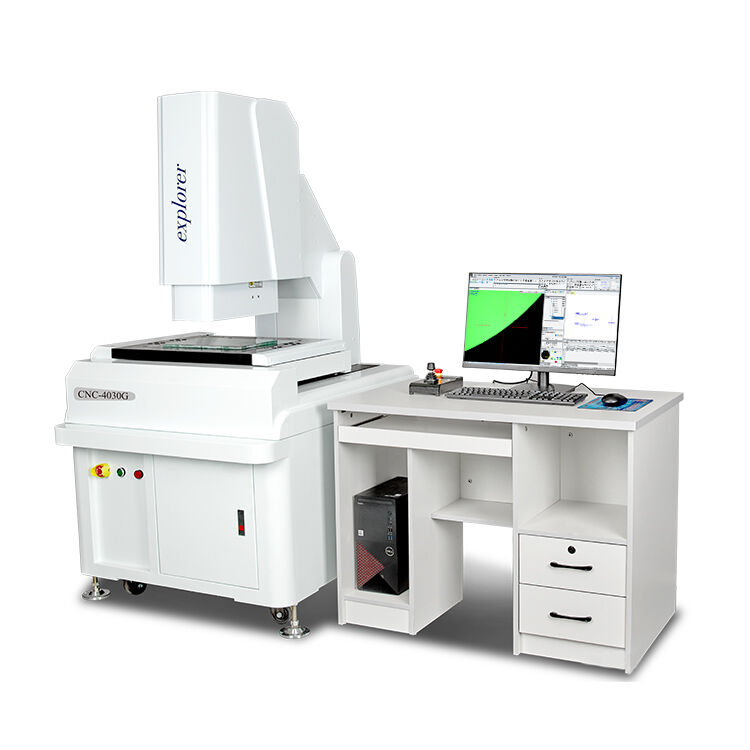

Industrielle CNC-Videomessmaschine Hochwertige Bildmessmaschine Bilddimensionenmesssystem
Beschreibung des Produkts
|
Artikel 1
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Abmessungen (mm)×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Messbereich ((mm) ((X)×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Messgenauigkeitμm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Wiederholbarkeit (μm)
|
3
|
3
|
3
|
|
Gewicht ((kg)
|
300
|
380
|
450
|
|
Bildgebung und Messung
|
CCD
|
Japanische SONYCcD
|
|
|
Len, das ist...
|
HIch weiß nicht. Definition Zoomobjektiv/kontinuierliche Vergrößerung 0,7-5,0x
|
|
|
Vergrößerung
|
40 bis 230 X(Nur zur Referenz: Bei unterschiedlicher Kamera und Objektiv wird die Vergrößerung unterschiedlich sein.)
|
|
|
Auflösung in ptical-Skala
|
x/Y/z-Achse o.0002mm (0,2um)
|
|
|
Arbeitsdistanz
|
108 mm
|
|
Messsoftware
|
Kombination der 3D-Messsoftware, die durch die importierte Softwarefunktion entwickelt wurde, um die Grenzlösung zu verbessern.
|
|
Antriebssystem
|
X/Y/Z dreiachsiger Taiwan-Servomotor mit hoher Leistung, doppelter Schlussschlusskontrolle
|
|
Erleuchtung
|
Programmgesteuerte fünfringige achtzonige Oberflächenlichtquelle,LED-Konturlichtquelle, Koaxiallichtquelle. Verschiedene Farben werden verschiedenen Produkten hinzugefügt.
|
Funktionsbeschreibung:
Messung von Elementen: Messpunkte, Linien, Kreise, Bögen, Winkel, Ovalen, Rechtecke
Vorbestimmte Anzahl von Punkten, automatische Identifikationspunkte, Linien, Kreise, Bögen.
Elementenstruktur: Mittelkonstruktion, Schnittpunkt der Struktur, Mittelpunktstruktur, Linienstruktur,
Runde Struktur, Winkelkonfiguration.
Vorgegebene Elemente: Punkte, Linien, Kreise, Bögen. Koordinatenumwandlung, Ausrichtung des Werkstücks. Ausrichtung eines beliebigen
Neustellung des Achsenkoordinatensystems.
Grafiken: Grafiken zoomen, Grafiken verengen, Grafik-Pan, Grafiken ausgewählt, wählen Sie den Kreis, löschen Sie die
Grafik, Grafikdruck, Zoom-Einstellungen, Einstellung des Graus, Sättigung, Kontrast, Speichern, Bilder im BMP-Format.
Eine Vielzahl von Randfinder-Modus, der Computer nimmt automatisch Punkte, automatische Identifizierung rund, Bogen stark
Verbesserung der Mining-Point-Geschwindigkeit.
Unser Vorteil.
Hochpräzise vollautomatische Messung, CNC-Vierachssteuerung.
Hochpräzise und hochfeste Maschine: Marmorbasis/Säule/Arbeitsbank der Klasse 00 mit hoher Präzision und guter Stabilität
XYZ-Drei-Achsen-importierte präzise lineare Führung / importierte Schleifkugel-Schraubantriebssystem, lange Lebensdauer und gute Stabilität.0.2um.Hochpräzisions-Metallpatchliner o.2um.
Die Wm0750-Automatik-Zoom-Optik ermöglicht eine vollautomatische Messung ohne Zoomkorrektur.
HD SONY CcD Kamera mit hochwertigem Messbildschirm
Autofokusmessung, optische Höhenmessung, UK RENISHAW Kontaktsonde,
Programmgesteuerte Fünf-Ring-Acht-Zonen-StrahllichtquelleLED-Lichtschnur, Koaxiallichtquelle. Verschiedene Farben werden verschiedenen Produkten hinzugefügt.
Es ist mit einem Joystick ausgestattet, um den Betrieb in jeder Position zu erleichtern.
Die Navigations-CCD-Kamera zeigt die Messposition an, die schnell zu lokalisieren und für die Messung bequem ist.
Kombination der 3D-Messsoftware, die durch die importierte Softwarefunktion entwickelt wurde, um die Grenzlösung zu verbessern.
Unsere Dienstleistungen
2.Während dieser ZeitWir werden Telefon- und Internetunterricht für Nutzer mit einem kombinierten Beratungsservice nach dem Verkauf anbieten.
3.Wir bieten Gebrauchsberechtigten die Lebensdauer Garantie für Maschinen.
01.Wenn ein Maschinenausfall von unserer Seite verursacht wird, können Sie uns die Ersatzteile zurückschicken und die Kosten von unserer Seite.
02.Aber wenn unsere Techniker zum Training an der Kundenseite kommen,der technische Service ist kostenlos,
Außer Fahrkarte und Unterkunft.
4.Zusätzliche Garantiezeit: Wir werden dafür sorgenfür den Benutzer Nachverkauf LanglebigkeitBeratungsdienst.
5.Unsere Firma verfügt über Ersatzteile, die den Nutzern mit Kosten zur Verfügung gestellt werden können.
6.Wir haben den Nutzernmit technischer Dienstleistung mit Mehrwert nach dem Verkauf zu einem lebenslangen Präferenzpreis,
Zertifikat
1.Unsere Software durch die nationale Berufsorganisation der Standardmessung Zertifizierung
2.Unsere Maschinen können HSR Agentur der Standardmessung Zertifizierung geben
